Discovery HR x0
Серія гібридних реометрів

Виробник
TA Instruments

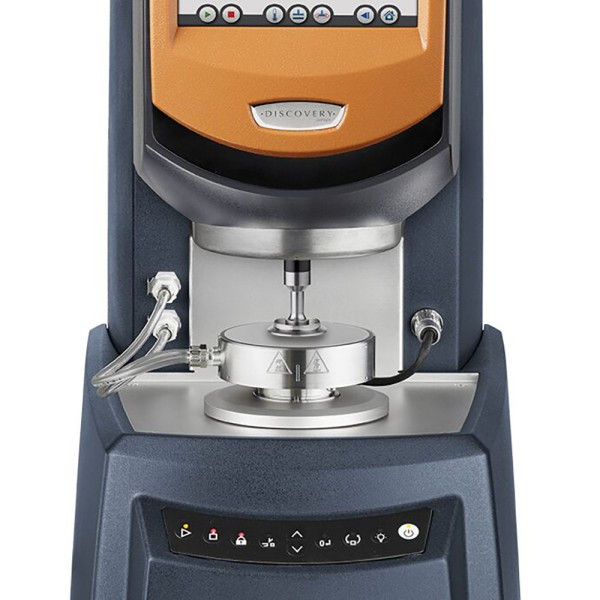

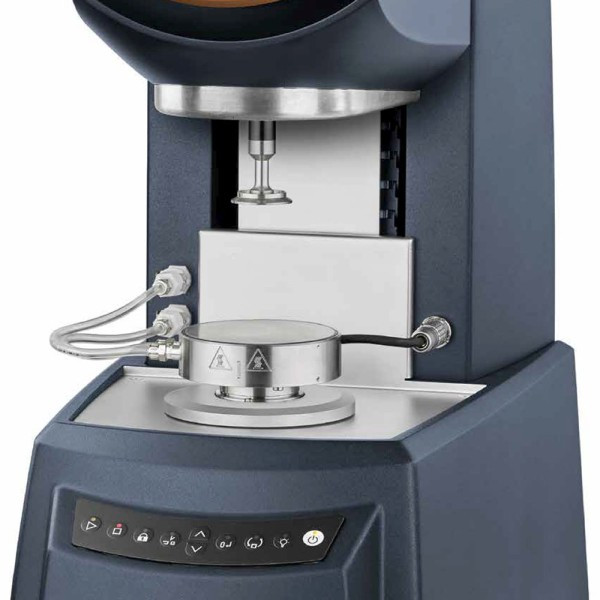

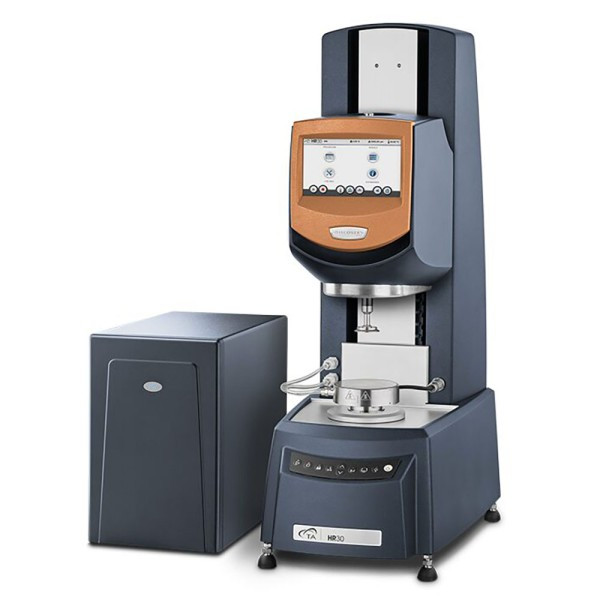

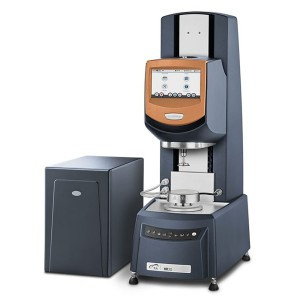

Discovery Hybrid Rheometer HR 10 та HR 30 – серія гібридних реометрів нового покоління, призначених для прецизійного дослідження реологічних і в’язкопружних властивостей широкого спектра матеріалів. Прилади підтримують вимірювання з контролем напруження, деформації або швидкості деформації, стаціонарні та осциляційні випробування, а також деформування під час обертання, розтягу, стиску й згину.

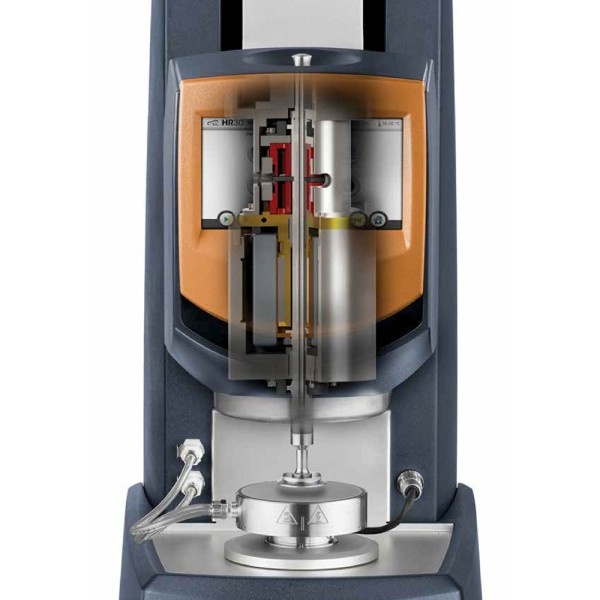

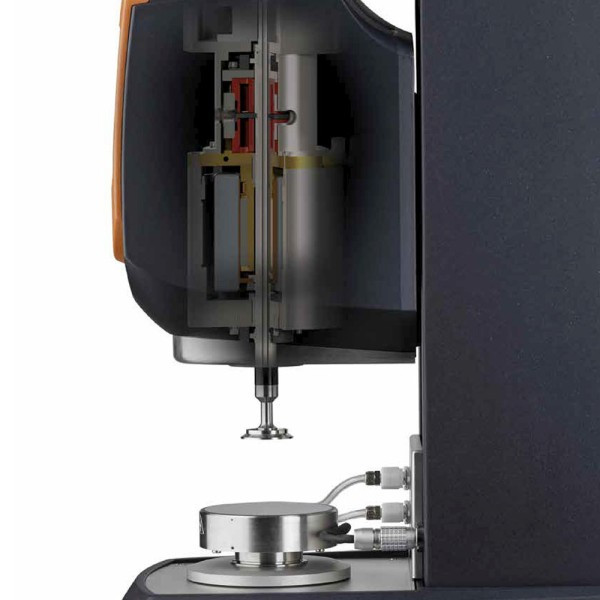

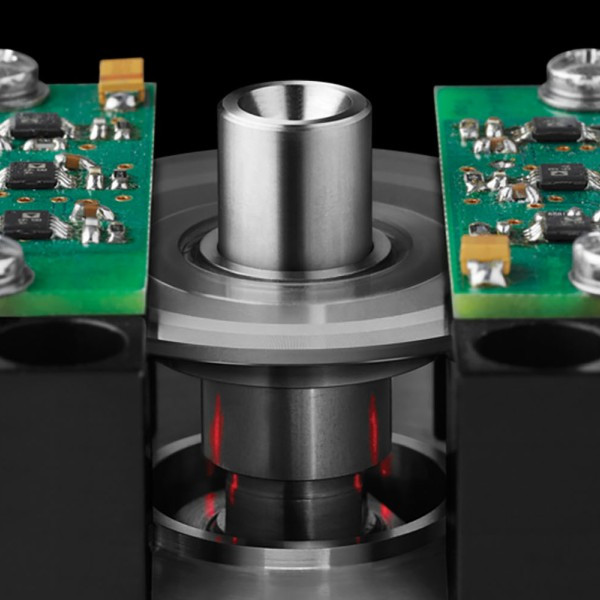

Точність реологічних даних насамперед залежить від вимірювання крутного моменту, що характеризує механічне напруження, та кутового переміщення, пов’язаного з деформацією зразка. Основними перевагами Discovery HR 10 та HR 30 є магнітний упорний підшипник, двигун Advanced Drag Cup Motor, оптичний енкодер, датчик нормальної сили Force Rebalance Transducer і система True Position Sensor забезпечують високу чутливість, точне керування експериментом і надійні результати навіть для низьков’язких та слабкоструктурованих матеріалів.

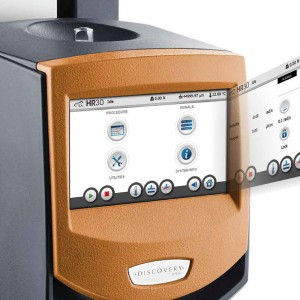

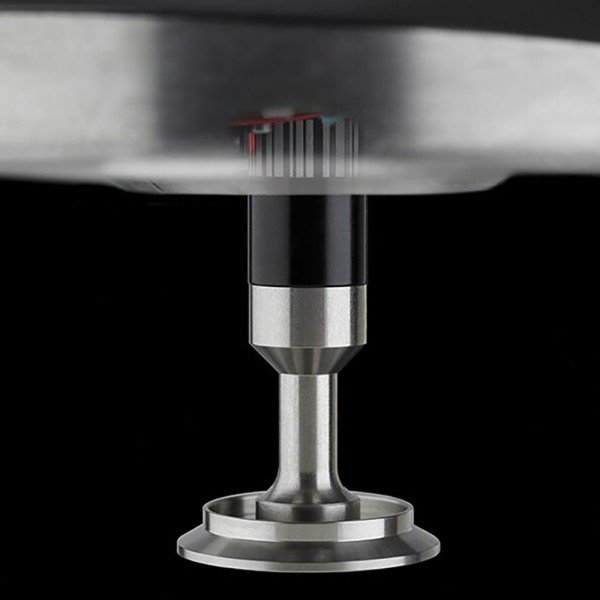

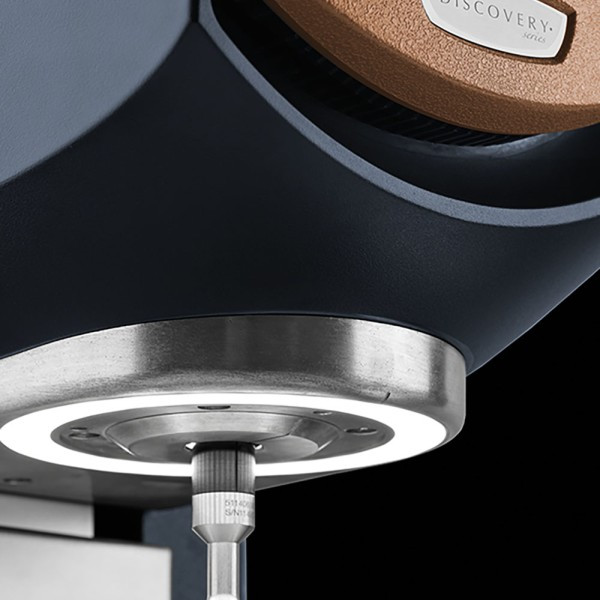

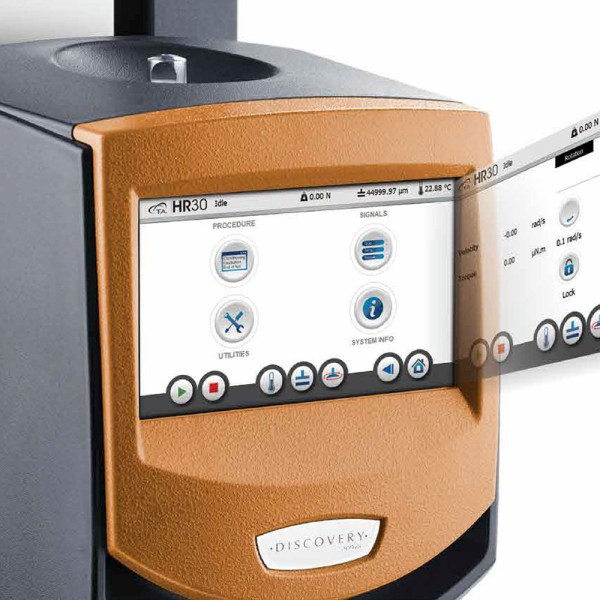

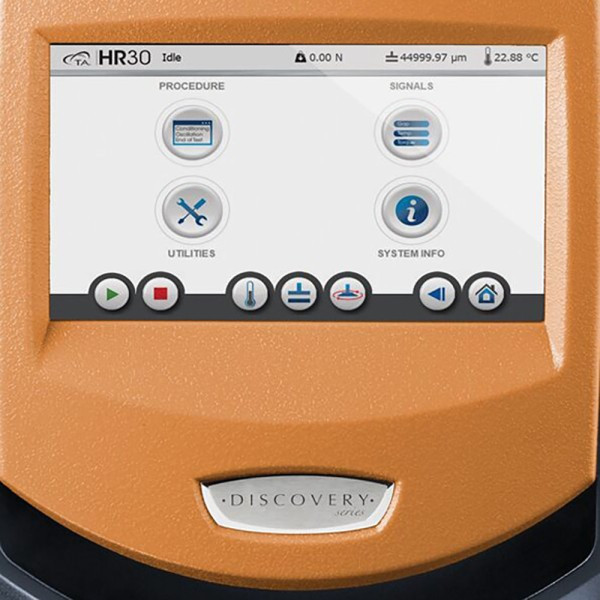

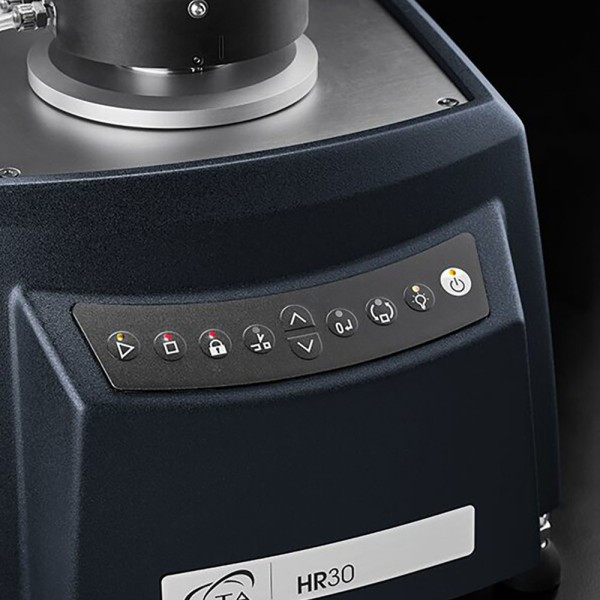

Кругове підсвічування робочої зони, сенсорний дисплей One-Touch-Away і програмне забезпечення TRIOS спрощують підготовку зразка, налаштування методик та аналіз даних. Технологія Smart Swap 2 автоматично розпізнає встановлену вимірювальну геометрію або аксесуар, завантажує їхні параметри та збережені калібрування і відповідно налаштовує реометр, скорочуючи час підготовки та зменшуючи ризик помилок оператора.

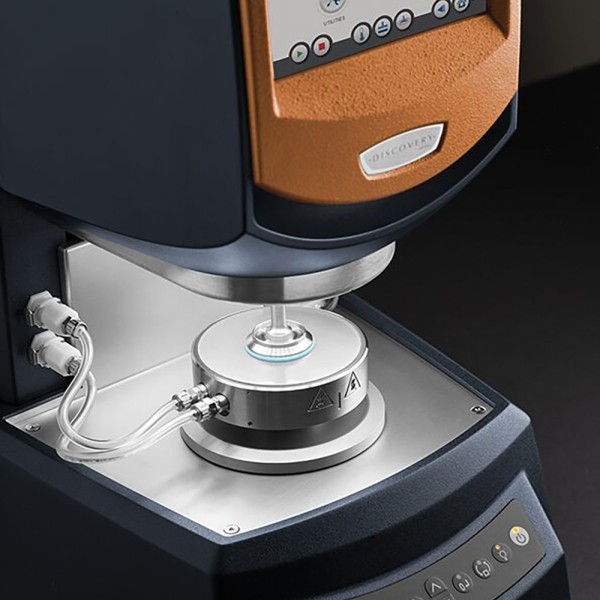

Широкий вибір вимірювальних геометрій, температурних систем і спеціалізованих аксесуарів забезпечує використання Discovery HR 10 та HR 30 для широкого спектра реологічних досліджень. Реометр підтримує підключення систем Пельтьє, високотемпературних камер, комірок тиску та аксесуарів для динамічного механічного аналізу (DMA), порошкової, міжфазної, екстензійної й трибологічної реології.

Вимірювані характеристики
  • в'язкість (динамічна, комплексна);

  • крива течії;

  • межа текучості;

  • швидкість та напруження зсуву;

  • модулі пружності G′ та втрат G″;

  • комплексний модуль і комплексна в'язкість;

  • фазовий кут δ та tan δ;

  • піддатливість (compliance);

  • релаксаційні та повзучі характеристики (creep/recovery);

  • спектри частот і часу;

  • лінійна та нелінійна в'язкопружність (LAOS);

  • нормальна сила та осьове зусилля;

  • адгезійні властивості (tack, pull-off);

  • модуль Юнга E, E′, E″ та tan δ (у режимі DMA);

  • температура склування (Tg) та інші фазові переходи;

  • кінетика гелеутворення, затвердіння та полімеризації;

  • структурне відновлення після деформації (тиксотропія);

  • міжфазні реологічні характеристики;

  • трибологічні характеристики;

  • діелектричні характеристики (за наявності відповідного аксесуара).

Особливості роботи

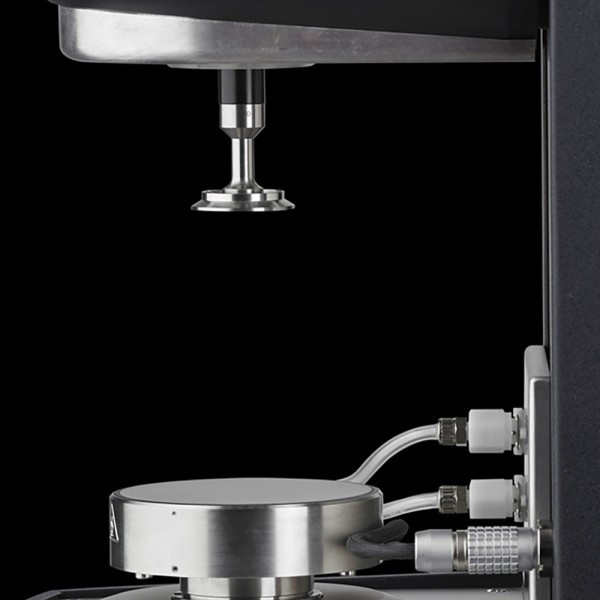

  • Підтримка основних типів вимірювальних геометрій: паралельні пластини, конус-пластина, концентричні циліндри, лопатеві та спеціалізовані геометрії

  • Широкі діапазони крутного моменту, механічного напруження, деформації, швидкості зсуву та частоти осциляції

  • Вимірювання з контролем напруження, швидкості та деформації

  • Стаціонарні, осциляційні та перехідні реологічні випробування

  • Реєстрація вихідного осциляційного сигналу та аналіз великих амплітуд осциляційного зсуву — LAOS

  • Реологічні вимірювання з перетворенням Фур’є — FT Rheology

  • Технологія Fast Frequency Chirps для прискореного отримання частотних залежностей і дослідження матеріалів, властивості яких швидко змінюються

  • Випробування матеріалів у стані від низьков’язких рідин і слабкоструктурованих дисперсій до полімерних розплавів, гелів і твердих тіл

  • Динамічний механічний аналіз: кручення, розтяг, стиск, триточковий та консольний згин

  • Випробування в осьовому напрямку, визначення клейкості та адгезійних характеристик

  • Трибологічний і діелектричний аналіз

  • Вимірювання за контрольованої температури, тиску, вологості, електричного або магнітного поля та УФ-випромінювання

  • Одночасні реологічні й оптичні вимірювання із застосуванням мікроскопа, системи малокутового розсіювання світла або Раман-спектрометра

  • Автоматичне розпізнавання геометрій, температурних систем і аксесуарів за допомогою Smart Swap

  • Покрокове виконання методик безпосередньо на сенсорному дисплеї за допомогою RheoGuide

  • Автоматизація вимірювань, аналізу даних і формування звітів за допомогою AutoPilot

Технічний опис

Основні характеристики

Характеристика
HR 10
HR 30
Тип упорного підшипника
магнітний
Радіальні підшипники
2, із пористого вуглецю
Конструкція двигуна
Drag Cup
Мінімальний крутний момент при осциляції [нН∙м]
5(1)
 0.15
Мінімальний крутний момент при обертанні [нН∙м]
5
 1
Максимальний крутний момент [мН∙м]
250
Роздільна здатність за крутним моментом [нН∙м]
0.1 0.01
Мінімальна частота осциляції [Гц]
1 × 10-7
Максимальна частота осциляції [Гц]
100 250
Мінімальна кутова швидкість (2) [рад/с]
0
Максимальна кутова швидкість [рад/с]
315
Перетворювач кутового переміщення
оптичний енкодер
Зчитувач оптичного енкодера
одинарний подвійний
Роздільна здатність за кутовим переміщенням [нрад]
10 2
Час встановлення деформації (3) [мс]
15
Час встановлення швидкості (3) [мс]
5
Перетворювач нормальної/осьової сили
Force Rebalance Transducer (FRT)
Максимальна нормальна сила [Н]
50
Чутливість за нормальною силою [Н]
0.005
Роздільна здатність за нормальною силою [мН]
0.5


(1)  Для HR 10 мінімальний крутний момент 1 нН·м доступний у режимі осциляції Direct Strain

(2)  Нульове значення доступне в режимі контролю напруження. Мінімальна швидкість у режимі контролю швидкості залежить від тривалості вимірювання точки та частоти дискретизації

(3) Час досягнення 99% заданого значення


Функціональні можливості моделей

Функція * HR 10 HR 30
Сенсорний дисплей One-Touch-AwayTM ● ●
Інтегроване підсвічування зразка ● ●
Вимірювання нормальної сили за допомогою FRT ● ●
True Position Sensor ● ●
Контроль напруження ● ●
Контроль швидкості ● ●
Контроль деформації ● ●
Direct Strain Control ○ ●
Осьові випробування та визначення клейкості ○ ●
Прискорений збір даних ○ ●
Реєстрація вихідного осциляційного сигналу та LAOS ○ ●
Осьовий DMA: розтяг, згин і стиск ○ ●
Крутильний DMA ● ●
FastTrack для дослідження бітумних в’яжучих ● ●
Температурно-часова суперпозиція, TTS ● ●
Fast Frequency Chirps ○ ○
FT Rheology ○ ○
AutoPilot ○ ○
RheoGuide ○ ○


* Позначки:    ● стандартна комплектація;    ○ опціонально.


Характеристики режиму динамічного механічного аналізу

Характеристика Значення
Керування осьовим приводом Force Rebalance Transducer (FRT)
Мінімальна сила при осциляції [мН] 3
Максимальна осьова сила [Н] 50
Мінімальне переміщення при осциляції [мкм] 0.01
Максимальне переміщення при осциляції [мкм] 100
Діапазон частоти осьових осциляцій [Гц] 10-5 … 16


Режими деформування в DMA

  • кручення;

  • розтяг плівок і волокон;

  • триточковий згин;

  • одно- та двоконсольний згин;

  • стиск.

Крутильний DMA входить до стандартних можливостей HR 10 і HR 30. Осьовий DMA у режимах розтягу, згину та стиску входить до комплектації HR 30 і доступний як опція для HR 10.

Аксесуари
  1. Вдосконалена пластина з елементами Пельтьє — Advanced Peltier Plate

  2. Стандартна пластина з елементами Пельтьє — Standard Peltier Plate

  3. Ступінчаста пластина з елементами Пельтьє — Stepped Peltier Plate

  4. Пластина Пельтьє зі змінними одноразовими поверхнями — Disposable Peltier Plate

  5. Пластина зі здвоєними елементами Пельтьє — Dual Stage Peltier Plate

  6. Верхня пластина з елементами Пельтьє — Upper Peltier Plate

  7. Концентричний циліндр з елементами Пельтьє — Peltier Concentric Cylinder

  8. Концентричний циліндр з електричним нагріванням — Electrically Heated Concentric Cylinder

  9. Пластини з електричним нагріванням — Electrically Heated Plates

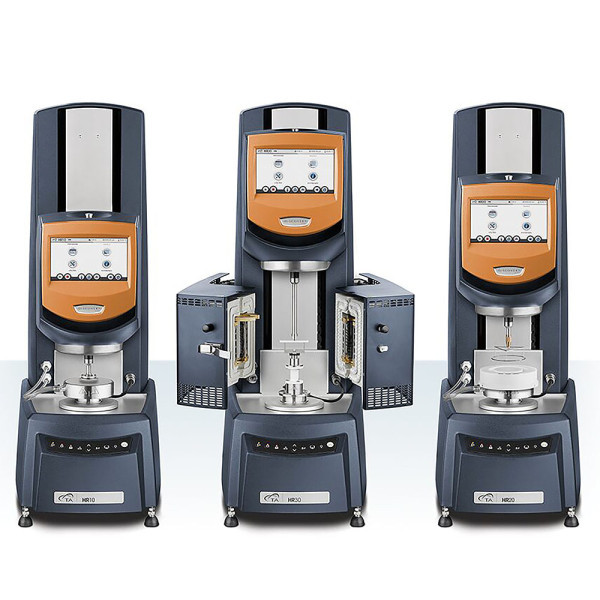

  10. Високотемпературна камера — Environmental Test Chamber

  11. Системи повітряного охолодження — Air Chiller Systems

  12. Комірка високого тиску — Pressure Cell

  13. Високочутлива комірка тиску — High Sensitivity Pressure Cell

  14. Насадки для динамічного механічного аналізу — Dynamic Mechanical Analysis

  15. Система порошкової реології — Powder Rheology Accessory

  16. Модульний мікроскоп — Modular Microscope Accessory

  17. Оптична пластина — Optics Plate Accessory

  18. Система малокутового розсіювання світла — Small Angle Light Scattering

  19. Аксесуари для міжфазної реології — Interfacial Rheology Accessories

  20. Трибореологічна система — Tribo-Rheometry Accessory

  21. Магнітореологічна система — Magneto-Rheology Accessory

  22. Система контролю температури та відносної вологості — Relative Humidity Accessory

  23. Електрореологічна система — Electro-Rheology Accessory

  24. Аксесуари для УФ-твердіння — UV Curing Accessories

  25. Система реоімпедансної спектроскопії — Rheo-Impedance Spectroscopy.

  26. Система діелектричного аналізу — Dielectric Analysis

  27. Комірка іммобілізації — Immobilization Cell

  28. Комірка для дослідження клейстеризації крохмалю — Starch Pasting Cell

  29. Система одночасних реологічних і Раман-спектроскопічних вимірювань — Rheo-Raman

  30. Аксесуар для вимірювання екстензійної в’язкості — Extensional Viscosity Accessory

  31. Комірка для будівельних матеріалів — Building Materials Cell

  32. Система занурювального кручення — Torsion Immersion Cell

  33. Пастки для розчинника та системи запобігання випаровуванню — Solvent Trap / Evaporation Blocking System

  34. Теплоізоляційні та газові захисні кожухи — Insulating Thermal Covers / Purge Gas Covers

  35. Вимірювальні геометрії Smart Swap 2: паралельні пластини, конуси, концентричні циліндри, лопатеві, спіральні та спеціалізовані ротори

Стандарти
  • ASTM D4092 – Standard Terminology for Plastics: Dynamic Mechanical Properties
  • ASTM D4440 – Standard Test Method for Plastics: Dynamic Mechanical Properties Melt Rheology
  • ASTM D4473 – Standard Test Method for Plastics: Dynamic Mechanical Properties: Cure Behavior
  • ASTM D5279 – Standard Test Method for Plastics: Dynamic Mechanical Properties: In Torsion
Література

Брошури

  1. Гібридний реометр Discovery HR 30/20/10 (EN). – TA Instruments, 2021.
  2. Температурні системи та аксесуари гібридних реометрів Discovery (EN). – TA Instruments, 2022.

Примітки щодо застосування (Application Notes)

  1. Реологічне оцінювання акумуляторних суспензій з різними розмірами та формою частинок графіту (EN) : RH119. – TA Instruments.
  2. Порошкова реологія графіту: визначення характеристик природного та синтетичного графіту для суспензій акумуляторних анодів (EN) : RH125. – TA Instruments.
  3. Характеристики зсуву та плинності сухого катодного порошку на основі літію-нікелю-марганцю-кобальту (NMC) (EN) : RH136. – TA Instruments.
  4. Визначення характеристик суспензій для катодів літій-іонних акумуляторів за допомогою одночасних реологічних та імпедансно-спектроскопічних вимірювань (EN) : RH137. – TA Instruments.
  5. Визначення характеристик смол, що твердіють під впливом УФ-випромінювання, для 3D-друку з фото-отвердінням (EN) : RH118. – TA Instruments.
  6. Розуміння реології полімерів (EN) : AAN013. – TA Instruments.
  7. Розуміння реології структурованих рідин (EN) : AAN016. – TA Instruments.
  8. Реологічний аналіз гідрогелів (EN) : RH124. – TA Instruments.
  9. Порошкова реологія лактози: вплив морфології порошку на характеристики фармацевтичних наповнювачів (EN) : RH123. – TA Instruments.
